- 產品概述
功能特性
豐富的 ISP 圖像處理技術， 手動調節 Gamma 校正、平場校正、 LUT、黑電平調節等
多種靈活的曝光和采集方式，最高行頻可達80 kHz
支持雙向可配置 I/O ，輸入/輸出可靈活配置
結構設計緊湊， 正面板和側面板均有安裝孔，可進行靈活安裝
兼容Camera Link協議及GenICam標準
訂貨型號
MV-CL081-41CM

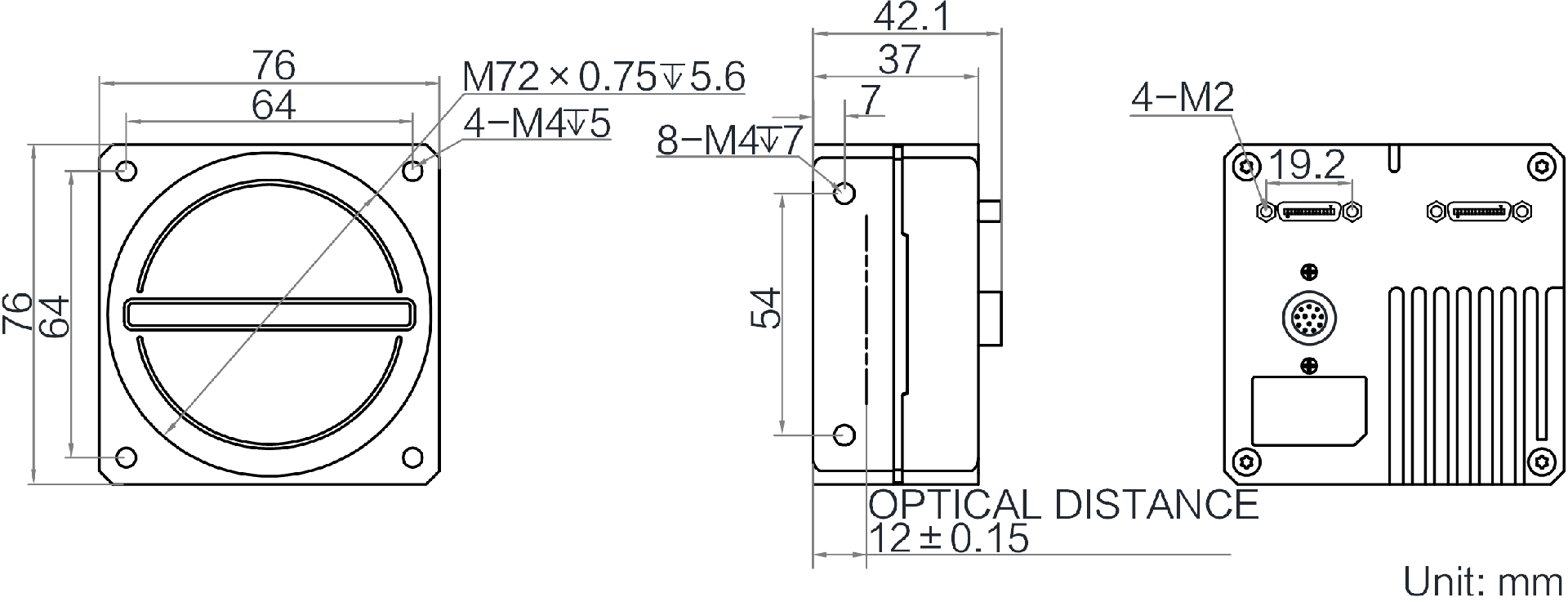

外形尺寸
型號 型號 MV-CL081-41CM 名稱 8K Camera Link，7μm，黑白 性能 傳感器類型 CMOS 像元尺寸 7 μm 分辨率 8192 × 1 成像模式 1-line 最大行頻 20 kHz（Base）， 40 kHz（Medium）， 80 kHz（Full） 配置模式 Base，Medium，F(xiàn)ull 通道模式 1 × 2，1 × 4，1 × 8 通道數 2/4/8 Taps 像素時鐘 40 MHz， 66 MHz， 80 MHz， 85 MHz 動態范圍 64.7 dB 信噪比 44.3 dB 增益 1 x/2 x/4 x/8 x 曝光時間 2 μs ~ 10 ms 快門模式 支持自動曝光、手動曝光、一鍵曝光；支持固定曝光時間、脈沖寬度控制曝光時間 黑白/彩色 黑白 像素格式 Mono 8/10/12 Binning 支持1 × 1，2 × 2，4 × 4 鏡像 支持水平鏡像 觸發模式 外觸發，內觸發 外觸發模式 行觸發，幀觸發，行+幀觸發 電氣特性 數據接口 Camera Link 數字I/O 12-pin P10 接頭提供供電和 I/O： 4 路雙向可配置 I/O（Line 0/1/3/4）， 支持差分和單端 IO信號； Camera Link 提供 IO（CC1/CC2/CC3/CC4） 供電 12 ~ 24 VDC 典型功耗 5.8 W@12 VDC 結構 鏡頭接口 M72*0.75， 法蘭后焦 12 mm；可通過轉接環轉接至 F 口鏡頭 外形尺寸 76 mm × 76 mm × 42.1 mm 重量 約320 g IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下） 溫度 工作溫度0 ~ 55°C，儲藏溫度-30 ~ 80°C 濕度 5% ~ 90% RH無冷凝 一般規范 軟件 MVS及符合Camera Link協議的采集卡控制軟件 操作系統 Windows XP/7/10 32/64bits 協議/標準 Camera Link V1.2，GenICam 認證 CE，F(xiàn)CC，RoHS，KC
